Планшет-палетка разметочный

Планшет-палетка разметочный разработан и изготавливается, как многофункциональный инструмент, используемый при работах по контролю технического состояния зданий и сооружений в период их строительства, эксплуатации. Инструмент предназначен для использования в следующих основных областях:

1. Разметка при монтаже маяков контроля трещин серии ЗИ
2. Передача координат внутренней разбивочной сети (ВРС) на монтажный горизонт приборами вертикального проектирования (ПВП)
3. Ведение рукописных записей и составление схем
4. Контрольно-измерительные работы
5. Другое

Планшет-палетка имеет следующие поля:

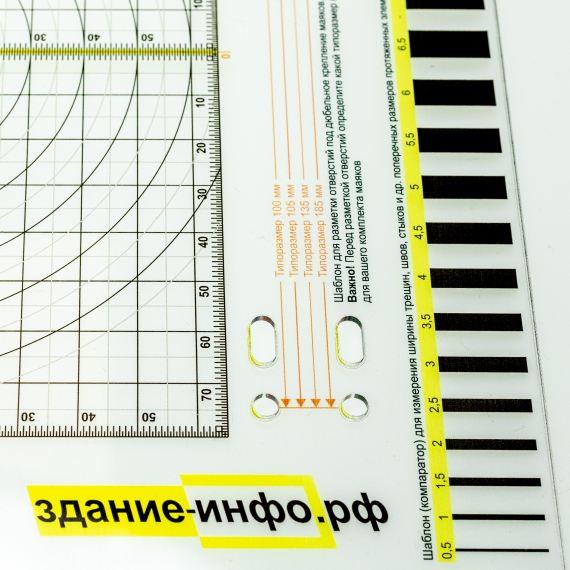

• А) Группа отверстий (21 штука) для разметки под крепление маяков контроля трещин серии ЗИ
• Б) Штриховой шаблон для измерения ширины трещин и протяженных элементов (швов, стыков и т.п.)
• В) Линейка с миллиметровыми делениями 200 мм

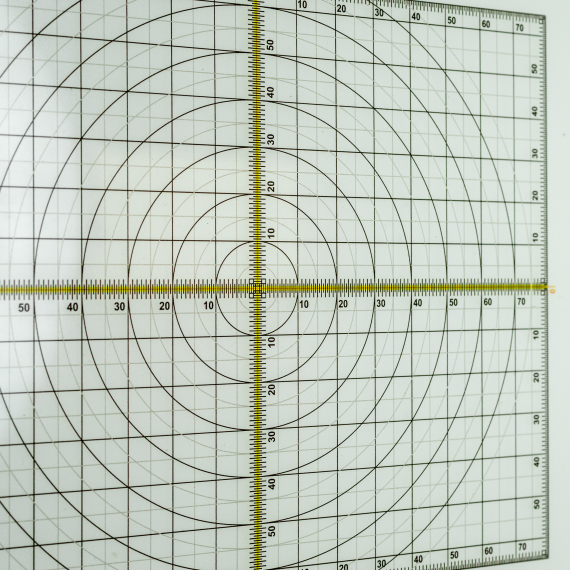

• Г) Палетка для ПВП, шаг 0,5 мм, начало отсчета в центре, двухосевой диапазон сетки -65+65, -80+80 мм, радиальные штрихи с шагом 5 мм

Пространство формата А5, расположенное ниже зажима (III) ровное и не имеет отверстий. Разметка, нанесена на доску (II) с нижней стороны и имеет стойкое защитное покрытие.

Использование

Для разметки при монтаже маяков серии ЗИ

На доске в поле группы отверстий для разметки под крепление маяков серии ЗИ обозначены шесть вариантов:

• Четыре для прямых типоразмеров с межцентровыми расстояниями 100, 105, 135 и 185 мм
• Два для сложных типоразмеров – Г-образного 47,5х37,5 мм и Т-образного 47,5х25 мм

Важно! В связи с совершенствованием продукции и дальнейшем развитием линейки моделей маяков серии ЗИ межцентровые расстояния между крепежными отверстиями на маяках могут отличаться не только от модели к модели, но и в зависимости от года выпуска. Поэтому, обязательно перед разметкой отверстий определите какой именно типоразмер подходит конкретно для вашего комплекта маяков.

Например, на момент составления данной инструкции для маяков 2026 года выпуска существуют следующие соответствие моделей типоразмерам:

• 100 мм – ЗИ-2, ЗИ-2.1м, ЗИ-2т, ЗИ-3д, ЗИ-2к;
• 105 мм – ЗИ-2.2;
• 135 мм – некоторые другие модели
• 185 мм – ЗИ-2XL;
• Г47,5х37,5 мм – ЗИ-2 (ЗИ-2т и др.) в Г-положении;
• Т47,5х25 мм – ЗИ-2.3.

Передача координат ВРС

Осуществляется в соответствии с проектной документацией (например, ППГР) и инструкциями к ПВП
